1 概述

紗條條干均勻度測試是指在沿紗線長度方向?qū)ζ浯旨?xì)不勻程度的檢測，紗條條干均勻度檢測通常有五種方法：測長稱重法、機械式（薩氏）條干法、黑板條干法、光電式條干法、電容式條干法。電容式條干法測試的對象是由纖維紡制的條子、粗紗、細紗等制品，它的測試結果對于鑒定試樣的質量、分析試樣結構特征有著重要的作用。電容式條干均勻度測試儀在測試過程中能夠?qū)υ嚇拥臈l干不勻程度進行定性、定量的分析，并繪制出相應的曲線圖、波譜圖等圖形。如果儀器裝有專家分析系統，可以進一步提高儀器使用價值，輔助我們分析、判斷產生條干不勻的成因。

2 目的與要求

通過紗條條干均勻度測試，了解測試原理，掌握電容式條干均勻度儀測試紗條條干不勻的方法，掌握讀取細節、粗節、棉結（毛粒、麻粒）的疵點數的方法，培養根據測試結果來查找試樣不勻原因的分析能力。

3 采用標準

3.1 采用標準：GB/T 3292 、ASTM D1425《紡織品 紗條條干不勻試驗方法 電容法》

3.2 相關標準：GB 6529《紡織品的調濕和試驗用標準大氣》、GB 8170《數值修約規則》

4 儀器與用具

YG137 型條干均勻度測試儀（圖26-1）。

儀器來源：

YG137型 電容式條干儀

5 原理

電容式條干均勻度儀是運用電容測試原理（圖26-2 電容式條干均勻度儀原理框圖），當被測試樣以規定的速度通過電容傳感器時，由于線密度變化會引起傳感器平行極板電容介電常數的變化，從而導致電容量變化，由檢測電路轉換成與線密度變化相對應的信號電壓變化，再經放大、A/D轉換后進入計算機專用軟件管理系統，經運算處理后將試樣線密度不勻以曲線、數值、波譜等形式輸出 (見圖26-3測試系統主畫面) 。電容式條干均勻度儀可以實現對細紗、粗紗、條子線密度不勻程度的測量，還可提供CV值、各檔門限疵點數等有價值的參考數據，并在屏幕上顯示紗條實時不勻率曲線圖、波譜圖及其他統計圖形。這些圖形能直觀的反映紗條狀況，有助于生產設備運行狀況的監控與分析。

儀器來源：

YG137T型 電容式條干儀

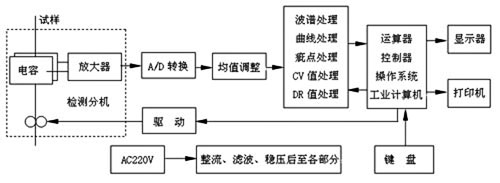

圖26-2 電容式條干均勻度儀原理框圖

6 取樣

根據各紡紗工序的紗條種類和測試需要，按以下建議隨機抽取實驗室樣品。條子：每眼各一個條段。粗紗：每臺車四個卷裝，在粗紗機前、后排錠子上各取兩個卷裝。細紗：每品種取十個管紗。

7 試樣

棉、毛、麻或混紡紗條等類型中的一種或幾種。

8 測試環境

8.1 試樣調濕和預調濕：試樣的調濕應按GB 6529中的二級標準大氣，即溫度為20℃2℃，相對濕度為65%3%，在該條件下將試樣平衡24h。對大而緊的樣品卷裝或?qū)σ粋€(gè)卷裝需進行一次以上測試時應平衡48h。試樣應在吸濕狀態下進行調濕平衡，必要時可以按照GB 6529進行預調濕。在調濕和測試過程中應保持標準大氣恒定，直到測試結束。

8.2 非標準環境測試：生產監控測試中，試驗室若不具備8.1條件，可以在穩定的溫濕度條件下，使試樣達到平衡后進行測試。平衡及測試期間的平均溫度為18～28℃，平均相對濕度為50～75%。其中，溫度變化率不超過0.5℃/min，相對濕度的變化率不超過0.25%/min。測試前儀器應在上述穩定環境中至少放置5h。

8.3 對于產品驗收和仲裁測試應按8.1規定執行。

9 過程與程序

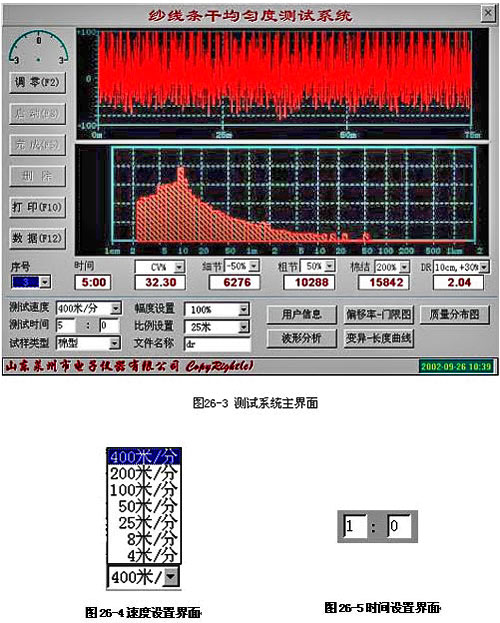

9.1 儀器預熱：打開電源開關，儀器首先進入操作系統，然后計算機自動進入測試系統（如圖26-3），儀器預熱20min。

儀器來源：

YG137型 電容式條干儀

9.2 參數設置

9.2.1 選擇合適試樣類型，試樣分為棉型和毛型兩大類，點擊試樣類型右側鍵選擇。

9.2.2 根據表26-2選擇合適的幅度，幅度用于放大或縮小不勻曲線的幅值，系統提供了從12.5～100%共四檔選項以備選取，選擇幅度的大小跟測試的紗線種類有關（表中同時給出了試樣所用的測試槽）。

表26-2　幅度、測試槽設定表

9.2.3　比例設置：用于放大或縮小不勻率曲線在試樣長度方向上的比例，以便觀察分析曲線變化趨勢，對紗條不勻情況做出及時地判斷。

9.2.4　測試速度設置：用以設置檢測器羅拉牽引紗線的速度，可參照?qǐng)D26-4所示，選擇系統所需的測試速度（注意：選擇的速度一定要與檢測分機上的設定速度相同）。

9.2.5 按圖26-5所示形式輸入測試時間。根據試樣的不同，建議按下表選取速度和時間：

表26-1　速度、時間設定

表26-3　測試槽適用紗號范圍

9.2.6 依次輸入測試所需的文件名、使用的單位名稱、測試者姓名、線密度、錠號等內容。

9.3 測試前準備

9.3.1 無料調零：在系統測試前必須先經過無料調零操作。首先確保傳感器的測試槽為空，然后單擊調零按鈕，系統進入調零狀態。若調零出錯，系統彈出提示框提示調零錯誤，應檢查測試槽及信號電纜，再進行調零；若調零正確，可進行下一步操作。

9.3.2　張力調整：為防止試樣在經過測試槽時抖動而影響測量結果，測試前通過調整檢測分機上張力器的張力旋鈕來改變張力，使紗線在通過張力器到測試槽的過程中無明顯的抖動。

9.3.3　測試槽的選擇：檢測分機上有兩個電容傳感器檢測頭，大檢測頭上裝有兩個測試槽，由左到右依次為1、2號槽，用來測量條卷和條子的不勻，小檢測頭裝有三個測試槽，由左到右依次為3、4、5號槽，用來測量粗紗試樣和細紗試樣的不勻。五個槽通過導紗裝置左右移動來控制，可根據表26-3對測試槽進行選擇。

表26-3　測試槽適用紗號范圍

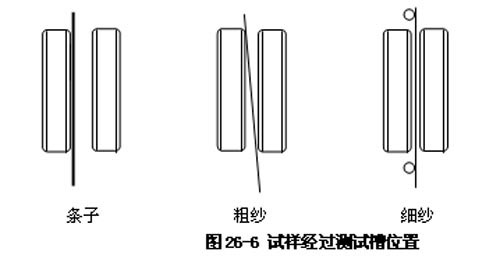

試樣通過測試槽時，應該掌握這樣一個原則：條子靠墻一邊走，粗紗上左下右斜著走，細紗靠山中間走。（見圖26-6示意）。

9.4. 測試

9.4.1 引紗操作

按啟動開關，羅拉開始轉動。將紗線或條子從紗架上牽引入張力器中，然后通過選定的測試槽，再按下羅拉分離開關，羅拉脫開后將試樣放入兩個羅拉中間，放開開關，羅拉閉合。

9.4.2 待試樣運行速度正常并確認紗線無明顯抖動后，單擊開始進入測試狀態。當一組試樣進行首次測試時，系統會自動調整信號均值點，使曲線記錄在合適的位置上。單擊調零進行調整均值，若調整有錯，則顯示調均值出錯，自動停止測試。調整均值后，界面的主窗口上、下兩部分別顯示測試的不勻曲線、波譜圖。界面底端顯示相應的測試指標：CV值、細節、粗節、棉結等。

注：測試狀態中，不能改變測試參數中測試條件的設置，如速度、時間、類型、幅度等。為確保測試安全，界面設置參數按鈕變灰色不可改動。

9.4.３ 單次測試完成后，若發現測試的數據中存在錯誤，可選擇刪除功能刪除已經測試的數據。

9.4.４ 當整個測試批次結束后，系統退出當前的測試狀態，單擊完成終止當前的測試批次，顯示統計值。

9.4.５ 測試完成后，單擊打印進入打印輸出界面。在打印輸出界面下的打印選項中，提供了不勻曲線、波譜圖、報表等選項。對于不勻曲線和波譜圖，提供了全部打印或部分打印兩項選擇；對于報表分為兩種，統計報表和常規報表，統計報表包含測試的所有指標，而常規報表包含CV值和三檔常用的疵點值。

注1：測試完成后，界面各項設置參數按鈕回復到起始狀態，可以進行設置、下次檢測。

注2：需經常用毛刷清掃測試槽周圍的飛花，用薄紙片或皮老虎清洗測試槽內的雜物。

10 結果計算

10.1 標準差S

標準差S可表示試樣線密度的離散性，其計算公式如下：

（26-1）

式中：　 --采樣次數；

--各采樣點測得的與線密度相關的數據；

--各采樣點測得數據的平均值。

10.2 變異系數CV值

（26-2）

注：在CV值的計算中，考慮了偏離平均值的較大偏差（ - ）這一項被平方，CV值從數值上較全面地反映了紗條的不勻程度。

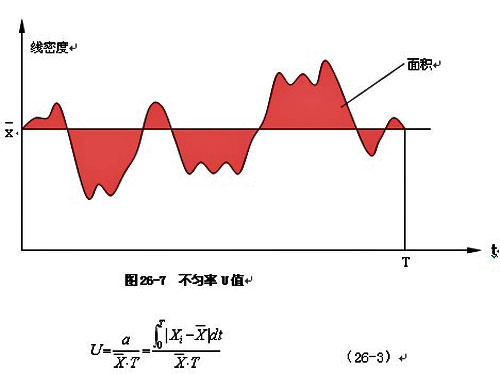

10.3 不勻率U值

其中：--不勻指標最終的平均值；

--各管的測試數據；

--測試所用的最大時間；

-- 與 在幾何意義中的面積差的絕對值。

10.4 U值與CV值之間的換算關系：

如被測試的紗條其線密度變化服從正態分布，則其U值與CV值之間一般可按下式換算：

（26-4）

11 測試報告

11.1 記錄：執行標準；樣品材料、規格和數量，必要時說明樣品來源；測試環境(溫、濕度)；儀器型號；紗條速度、取樣長度等必要的測試參數；偏離細節等。

11.2 計算：CV（U)值、千米紗疵數或一批試樣的平均CV（U）值、平均千米紗疵數。

11.3 分析：不勻曲線圖、波譜圖、變異長度曲線圖等。

12 相關知識

12.1 波譜圖

12.1.1測定紗條條干不勻的目的，除了希望得到條干不勻的大?。–V%或U%），即數量的概念外，還希望通過測定了解造成不勻的原因及機器上產生不勻的部位。因?yàn)橹芷谛圆粍驅椢锿庥^質量產生較大的影響。實際上各種紗條條干不勻的變化曲線一般表現為非周期性函數，它是由若干個隨機波和周期波疊加而成。設想這一非周期函數的波形為一波長周期為的周期函數，根據傅立葉級數原理可將其分解為波長為0的無數個正弦波。用該無數個正弦波出現頻率及相對應的波長作圖，則形成周期性函數的波譜圖（圖中將波長按對數方式劃分為若干個波段（一般54～80個波段），故波譜圖呈條樣狀，見圖26-3、圖26-8界面。

12.1.2波譜圖的縱坐標為分解后某周期性條干不勻波的出現頻率，橫坐標為分解后周期性條干不勻波長的對數坐標。對波譜圖應用的幾點說明：

12.1.2.1 各道加工機器上，具有周期性運動的部件的缺陷會給紗條條干造成周期性粗細變化（如羅拉偏心、齒輪缺齒、皮圈破損等），由此造成機械波。機械波在波譜圖中表現為煙囪，并且只在一個或最多兩個頻道上出現。而由于牽伸倍數選擇不當，或牽伸機構調整不好（加壓過輕過重、隔距過大過小等）致使紗條在牽伸時部分纖維得不到良好的控制，造成條干不勻，稱之為牽伸波。牽伸波在波譜圖中表現為小山包，它可以連續在三個或更多的頻道上出現。估計煙囪P對最終產品是否有影響時，應首先看其高度HP（高于本頻道正常波譜高度部分）是否大于本頻道正常波譜高度HB的1/2，如HP1/2HB ,則應予以重視，如HP＜1/2HB，則對外觀可能影響不大。如機械波連續出現在兩個頻道上時，應將兩頻道相疊加，與其正常波譜高度對比。理想紗條主牽伸波波長與纖維平均長度有關，一般來說，粗紗=3.5纖維平均長度（氣流紡細紗取2.5）,并條、梳棉=4纖維平均長度。

12.1.2.2 如波譜圖同時在長短波長上出現幾個特征峰時，應按最短波長到最長波長順序分析，這樣可及時在本道工序中解決問題。波譜圖中長波段中間空心部分（波譜圖分實心與空心兩部分，實心為確定部分，空心部分因試樣長度不夠，為估計部分）出現特征峰時，應考慮重新加大試驗長度后再分析。

12.2 平均值系數AF值

以首次測試的平均線密度為100%，則每次測試的平均線密度相對于上述平均值的比值，換算為百分?jǐn)?shù)即為AF值，。在每次試驗中，都有一個相應的條干粗細平均值 ，它相當于受測試紗條的平均重量。當受測細紗試驗長度為100m時，各次AF值的不勻率即相當于傳統的細紗重量不勻率或支數不勻率，這一指標常被用于測定紗線的線密度（重量、支數）變異，以便研究在長周期內紡紗的全過程或前道工序的不勻情況。一般AF值在95～105范圍內屬于正常。如果測得的數據超過這一范圍，說明紗線的絕對號數平均值差異性較大。利用AF值的變異，還能直觀地分析出紗條重量不勻變化趨勢，及時反映車間生產情況，以便調整工藝參數，為提高后道工序產品質量起指導和監督作用。

12.3 偏移率（DR%）及DR%曲線

偏移率是指超出規定門限部分紗條長度與測試長度的比值。儀器可測得10cm+30%（片段長度10cm測試條件下，線密度超過平均值+30%長度與測試總長度之比）、20cm-30%、1m+5%、1m-5%的DR%值，同時可繪出參考長度為1cm、10cm、20cm、50cm、1m門限從0～50%的DR%曲線。

12.4　引紗羅拉的啟動分為快速啟動、軟啟動兩種。只撥動啟動開關為快速啟動，約4s將達到設定速度。先撥動軟啟動再撥動啟動為軟啟動，約15～20s將達到設定速度。軟啟動主要用于粗紗及條子測試，它可防止啟動時因牽引力過大造成試樣被意外牽伸而產生誤差。羅拉分離開關用于脫開兩個羅拉的嚙合，以便放入或取出試樣，該開關按下一般不得超過30s。

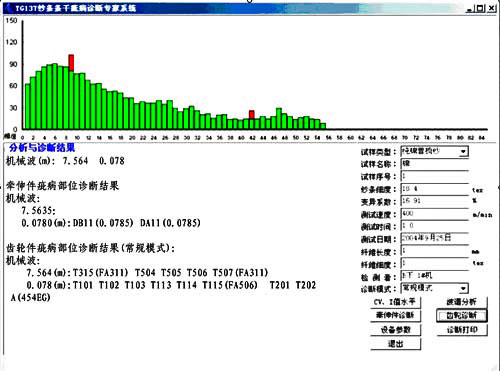

圖26-8 專家分析系統界面

12.5 各種型號的電容式條干均勻度儀所提供的主要指標基本相同，由于電容式條干均勻度儀是采用計算機技術控制，它為拓展功能提供了契機。例如：毛羽檢測、光電黑板、專家分析系統等。在此以YG137型條干儀專家分析系統為例，作如下簡單介紹：該系統實際上是一套用于紗線疵點智能分析的軟件，軟件庫中存儲了紡紗設備工藝傳動系統圖，它能結合測試結果給出的波譜圖、曲線圖評估工藝流程，便于用戶及時發現生產中出現的問題。進入診斷程序后，儀器自動分析、計算、識別牽伸波和機械波等不勻成分的主波長，根據主波長計算出可能造成波譜分析中顯示的機械波、牽伸波、機牽波等故障的部位或牽伸區。并以此結果結合工藝參數，由本工序往前推算，顯示診斷結果：對于機械波，將顯示可能造成機械波的牽伸件位置；對于牽伸波，將顯示可能出現牽伸波的牽伸區間。專家分析系統界面分為上下兩部分，上面顯示波譜分析圖，下面顯示牽伸診斷結果（見圖26-8）。

13. 思考題

13.1　試分析使用電容式條干均勻度儀測試紗條條干不勻的優缺點？

13.2　試敘述電容式條干均勻度儀的測試原理。
