1．概述

紡織、纖維工業部門、科學研究單位在做纖維鑒別和其它試驗時，要通過顯微鏡觀察其形態結構，因此需要將纖維或紗線切成極微的橫斷面薄片，將纖維切片的設備名稱：Y172型纖維切片器，又稱哈氏切片器。

2．目的與要求

通過測試，掌握纖維切片方法，培養熟練使用儀器的能力，為更多的測試奠定試驗基礎。

3．采用標準：GB/T 10685、ISO137羊毛纖維直徑試驗方法投影纖維鏡法，GB/T 16988特種動物纖維與綿羊毛混合物含量的測定，F(xiàn)Z/T32004亞麻棉混紡本色紗線，SN/T 0756進出口麻/棉混紡產品定量分析方法纖維投影儀法，AATCC 20A纖維定量分析分析等。

4．儀器與用具

本試驗的儀器是：Y172型纖維切片器。

4.1 Y172型纖維切片器的主要技術指標

4.1.1切片面積：3×0.8mm

4.1.2最小切片厚度：20μm

4.1.3體積：82mm×27mm×25mm

4.1.4重量：0.5Kg

4.2 Y172型纖維切片器的工作原理和結構特征 　　　　

儀器結構圖如下圖所示：儀器由兩塊1.6mm厚的不銹鋼底板組成切片器左右底板，在右底板上有寬為0.8mm的嵌樣槽，它與左底板上之塞片配合將試樣推緊。勻給架以勻給架支柱為中心，在勻給刀脫開嵌樣槽時提起定位釘?shù)耐瑫r可以旋轉。在試樣上方有勻給刀，調節勻給螺絲，可控制試樣伸出底板的厚度。用刀片在底板下方切得試樣薄片。

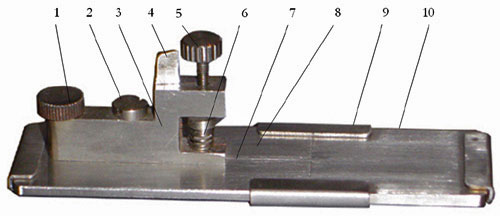

圖1 Y172型纖維切片器

1-定位釘帽　2-勻給架支柱 3-勻給架 4-勻給指示

5-勻給螺絲 6-勻給刀 7-嵌樣槽 8-右底板 9-導向架 10-左底板

5．使用Y172型纖維切片器切片步驟與操作　

5.1將勻給螺絲按逆時針方向旋動，使勻給刀抬起使之與底板平面脫開。

5.2將定位釘帽拉起并轉動勻給架，使勻給架離開嵌樣槽，以使纖維束容易裝入嵌樣槽內。

5.3將左底板向左拉出與右底板分離。

5.4將適當經整理伸直成平行數量纖維或紗線試樣嵌入右底板的嵌樣槽內。

5.5將左底板之塞片插入嵌樣槽內，在導向架槽的作用下會準確推進使試樣呈壓緊狀態。

5.6用少量火棉膠滴在嵌樣槽的試樣上，移動試樣使其膠液充分滲入試樣。

5.7待膠液干燥后，用刀片割去外露之試樣。

5.8旋轉勻給架回復原來位置。

5.9調節勻給螺絲，使試樣伸出底板（下面）再在試樣表面薄薄涂上一層膠液。

5.10待膠液干燥后，用刀片沿底板（下面）平面切下第一片試樣（刀片刃口應平靠金屬底板），丟棄第一片試樣。

5.11注意勻給架上的勻給指示對準勻給螺絲上之槽位置，掌握指向位置確定切取厚度，切取第二、三、四……片試樣。

5.12重復5.1～5.11進行下一組試樣切片。

6．思考題

6.1 為什么Y172型纖維切片器要用不銹鋼制作？

6.2 為什么在裝夾試樣時要旋轉勻給架？
