編者按：

您如果在研究織物風(fēng)格，對(duì)織物的懸垂性能感興趣，那么這篇文章讓您了解了織物懸垂性指標(biāo)的國(guó)內(nèi)外研究趨勢(shì)和動(dòng)向，以及我國(guó)的研究水平是出于國(guó)際領(lǐng)先的技術(shù)狀態(tài)，如果說(shuō)ISO9073-9：2008《紡織品 非織造布試驗(yàn)方法 第9部分：包括懸垂系數(shù)的懸垂性測(cè)定》代表了國(guó)際先進(jìn)水平，那么按照中華人民共和國(guó)標(biāo)準(zhǔn)GB/T23329-2009《紡織品 織物懸垂性的測(cè)定》的測(cè)的結(jié)果的重現(xiàn)性要比國(guó)際標(biāo)準(zhǔn)要好得多，《織物懸垂性能重現(xiàn)性的研究》的作者在研究了標(biāo)準(zhǔn)后作了初步試驗(yàn)、驗(yàn)證得出結(jié)論，請(qǐng)看常濤、張國(guó)權(quán)撰寫(xiě)的文章——《織物懸垂性能重現(xiàn)性的研究》

鄭重聲明：未經(jīng)許可，嚴(yán)禁轉(zhuǎn)載。

續(xù)上：

2.3  試樣在30s~180s的變化

ISO 9073-9:2008(E)兩種方法中，相同的圖像獲得時(shí)間：30s。中華人民共和國(guó)FZ/T 01045-1996標(biāo)準(zhǔn)中規(guī)定試樣放好后要：靜止3min獲得圖像。那么試樣在靜置后的30s~180s的時(shí)間中是否變化？

選用10塊材料和工藝不同的試樣，用數(shù)碼相機(jī)在試樣靜置不同的時(shí)間獲得圖像用評(píng)估軟件得出懸垂系數(shù)，分析試樣在30s~180s的變化（見(jiàn)表1）。

表1  試樣在30s~180s的懸垂系數(shù)   單位：%

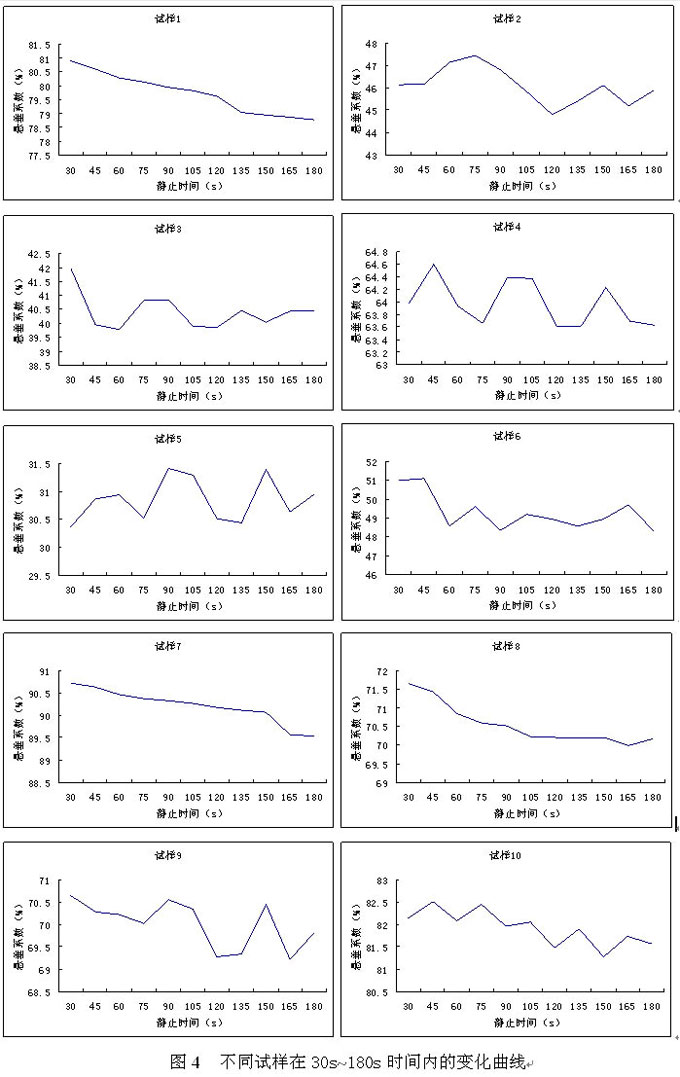

分析表1中的數(shù)據(jù)，繪制不同試樣在30s~180s時(shí)間內(nèi)的變化曲線（見(jiàn)圖4）。

圖4表明：懸垂圖像在一定的時(shí)間范圍內(nèi)是變化的，呈振蕩形，特別是試樣2、3、4、5、6、9、10振蕩非常明顯，而對(duì)于不同的試樣在變化時(shí)的振幅是有差異的。

30s時(shí)間對(duì)于圖像處理法完全可以，數(shù)碼相機(jī)可以瞬間獲得圖像，使用者按照這個(gè)規(guī)定做，只要使用者的手法和操作比較規(guī)范統(tǒng)一、時(shí)間掌握準(zhǔn)確，作出的數(shù)據(jù)是有可比性的。但是，30s的靜置時(shí)間對(duì)于紙環(huán)法則顯然不夠，因?yàn)?，硬挺織物?0s后還在變化，使用者不可能在極短的時(shí)間中以極快的速度在紙環(huán)上畫(huà)出投影的輪廓，而試樣的投影面積變化又會(huì)導(dǎo)致測(cè)得結(jié)果重現(xiàn)性差。

2.4試樣的初始狀態(tài)

實(shí)踐證明：“隨機(jī)性”的初始狀態(tài)是導(dǎo)致重現(xiàn)性差的原因之一。

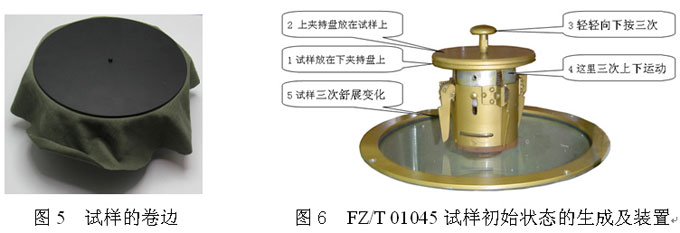

ISO 9073-9:2008(E)中規(guī)定：“將試樣放在下層夾持盤(pán)上，使定位栓穿過(guò)試樣中心。再將上層夾持盤(pán)放在試樣上，使定位栓穿過(guò)上層夾持盤(pán)上的中心孔。”試樣隨機(jī)放到夾持盤(pán)上的狀態(tài)就是試樣的初始狀態(tài)。這種放置試樣的方式對(duì)一些試樣存在問(wèn)題，例如試樣邊緣下落先后不均勻，特別是針織布試樣會(huì)出現(xiàn)邊緣卷曲（見(jiàn)圖5），如果人為展開(kāi)難免有向下的力施加于試樣，會(huì)導(dǎo)致更大的差異，如果重新放置顯然有失檢驗(yàn)原則。

FZ/T 0 1045-1996標(biāo)準(zhǔn)中規(guī)定試樣放好后要將試樣托放在夾持盤(pán)上，加上蓋，輕輕向下按三次。“輕輕向下按三次”使試樣隨機(jī)放到夾持盤(pán)上后有三次機(jī)械性的規(guī)律舒展變化，改變了試樣人為擺放下落的“隨機(jī)性”，消除了使用操作者不同手法的差異。這是趙文賢先生發(fā)現(xiàn)試樣直接放在夾持盤(pán)上受“隨機(jī)性”和手法差異的影響而導(dǎo)致試驗(yàn)重現(xiàn)性較差，因此發(fā)明了中國(guó)最早的懸垂試驗(yàn)試樣初始狀態(tài)生成裝置，首次應(yīng)用在1984年的FJ539織物懸垂性試驗(yàn)方法的中國(guó)標(biāo)準(zhǔn)當(dāng)中（見(jiàn)圖6，標(biāo)注中的數(shù)字為先后順序）。

試樣初始狀態(tài)生成裝置克服了試樣初始狀態(tài)的人為差異，提高了試驗(yàn)測(cè)得結(jié)果的重現(xiàn)性，但是經(jīng)過(guò)試驗(yàn)表征：這個(gè)裝置雖然對(duì)重現(xiàn)性有了改善，但是支撐架使試樣在同一部位三次舒展，往往不能達(dá)到理想的效果。懸垂性研究者力圖找出更合理的裝置以實(shí)現(xiàn)更好的重現(xiàn)性。

鄭重聲明：未經(jīng)許可，嚴(yán)禁轉(zhuǎn)載。
