編者按：

您如果在研究織物風(fēng)格，對織物的懸垂性能感興趣，那么這篇文章讓您了解了織物懸垂性指標(biāo)的國內(nèi)外研究趨勢和動向，以及我國的研究水平是出于國際領(lǐng)先的技術(shù)狀態(tài)，如果說ISO9073-9：2008《紡織品 非織造布試驗方法 第9部分：包括懸垂系數(shù)的懸垂性測定》代表了國際先進(jìn)水平，那么按照中華人民共和國標(biāo)準(zhǔn)GB/T23329-2009《紡織品 織物懸垂性的測定》的測的結(jié)果的重現(xiàn)性要比國際標(biāo)準(zhǔn)要好得多，《織物懸垂性能重現(xiàn)性的研究》的作者在研究了標(biāo)準(zhǔn)后作了初步試驗、驗證得出結(jié)論，請看常濤、張國權(quán)撰寫的文章——《織物懸垂性能重現(xiàn)性的研究》

鄭重聲明：未經(jīng)許可，嚴(yán)禁轉(zhuǎn)載。

續(xù)中：

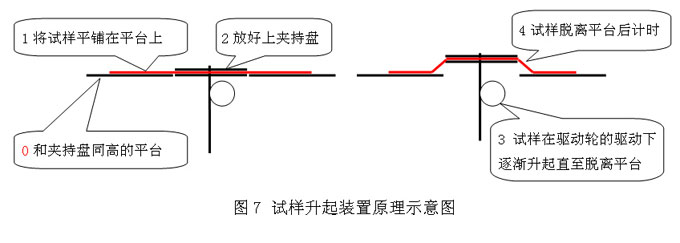

李汝勤教授發(fā)明了試樣升起裝置（見圖7，標(biāo)注中的數(shù)字為先后順序），對克服重現(xiàn)性較差有了進(jìn)一步的貢獻(xiàn)。

試樣升起裝置由于采用了試樣邊緣的全方位均勻下落，因此，重現(xiàn)性提高，但實驗發(fā)現(xiàn)平臺對試樣有一定的摩擦、靜電等影響。

徐軍博士在總結(jié)了上述優(yōu)點的基礎(chǔ)上采用試樣在規(guī)定的速度旋轉(zhuǎn)放下后計時試驗，這個試驗方式試樣邊緣下落均勻、計時準(zhǔn)確，不但克服了重現(xiàn)性差的弊端，而且得出了織物的動態(tài)特性。這個方法重現(xiàn)性好，值得宣傳和推廣。

5  重現(xiàn)性實驗

為了探索試樣的重現(xiàn)性，在徐軍博士研究試驗原理的前提下，用規(guī)定的速度旋轉(zhuǎn)試樣放下后計時獲取圖像，得出織物的懸垂性能。

分別采用不同材料、不同工藝的10種織物剪成直徑30cm試樣，按照ISO 9073-9:2008(E)標(biāo)準(zhǔn)要求用18cm的上下夾持盤，放置試樣30s后獲取圖像與按照旋轉(zhuǎn)圖像處理法要求，放置試樣先以100r/min速度旋轉(zhuǎn)試樣45s后，再靜置30s獲取圖像進(jìn)行懸垂系數(shù)CV%比對，從而獲得合理的試樣初始狀態(tài)方式。

10種織物試樣具體試驗條件如下：每種試樣的a、b兩面按照兩種放置方法，單面各做5次得出懸垂系數(shù)的CV%，測得結(jié)果見表2。

表2  試樣分別按照ISO 9073-9:2008(E)要求和試樣旋轉(zhuǎn)方式的懸垂系數(shù)CV%比對

測得結(jié)果表明：試樣旋轉(zhuǎn)方式的試樣初始狀態(tài)重現(xiàn)性明顯好于按照ISO 9073-9:2008(E)標(biāo)準(zhǔn)要求放置試樣的試樣初始狀態(tài)。

6  結(jié)論

按照采用ISO 9073-9:2008(E)進(jìn)行測試，織物懸垂性能的重現(xiàn)性相對較差。

而采用旋轉(zhuǎn)試樣靜置后獲得圖像處理法，即試樣放置后在100r/min的速度下旋轉(zhuǎn)45s后，靜置30s獲取圖像測得的織物懸垂性能的重現(xiàn)性較好。這是因為旋轉(zhuǎn)試樣改變了原有的試樣擺放下落的“隨機(jī)性”，消除了使用者不同手法的差異，從而去除因試樣不平衡作用力導(dǎo)致的不合理的波紋、折疊的邊緣，讓試樣真正自然的下垂，并且充分利用現(xiàn)代的技術(shù)優(yōu)勢做到精確計時，確保測試條件一致，使試驗的準(zhǔn)確性、重現(xiàn)性大幅度提高。

參考文獻(xiàn)：

1.ISO 9073-9:2008(E)，2008-04-01.

2.徐軍,姚穆. 織物懸垂系數(shù)隨旋轉(zhuǎn)速度變化的理論分析[J]. 西北紡織工學(xué)院學(xué)報，2001,(2):116-121.

作者簡介：常濤，男，1969年生，工程碩士，副教授，主要從事紡織工程的教學(xué)及科研工作，濟(jì)南工程職業(yè)技術(shù)學(xué)院紡織服裝系，濟(jì)南，250001。

鄭重聲明：未經(jīng)許可，嚴(yán)禁轉(zhuǎn)載。
